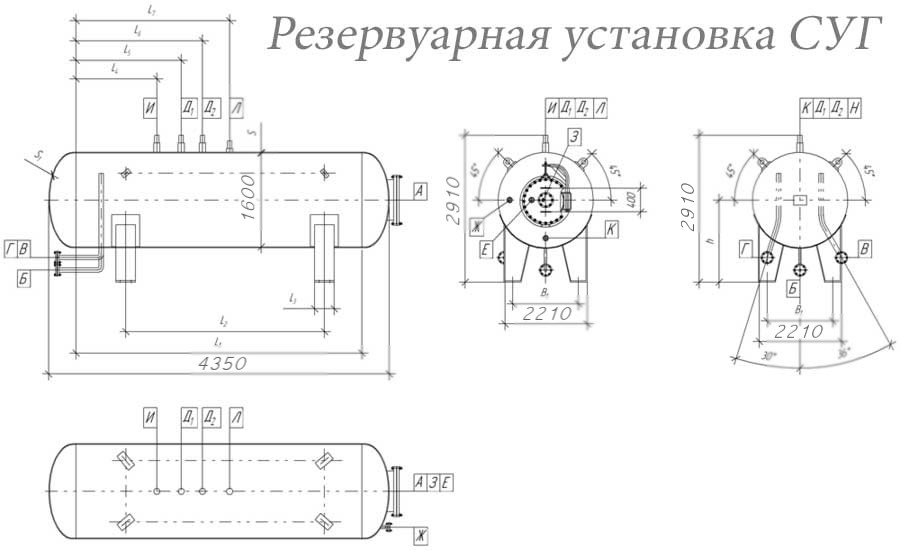

| Обозначение | Назначение |
|---|---|
| А | Для входа продукта |
| Б | Для выхода продукта |
| В | Для связи по газу |
| Г | Для датчиков уровня |
| Д | Для манометра |
| Е | Для манометра |
| Л | Для поверки датчиков |
| И | Люк |
| К | Для предохранительного клапана |
| Наименование параметра или характеристики | СУГ1600-1,6-10-Н2 |
|---|---|
| Среда рабочая | Газы углеводородные сжиженные по ГОСТ Р 52087-2003 |
| Давление, МПа (кгс/с м²): | |
| — рабочее, не более | 1,6 (16) |
| — расчетное, не более | 1,8 (18) |
| — пробное | 2,4 (24) |
| Давление в межстенном пространстве, МПа (кгс/с м²): | |
| — рабочее, не более | 0,05 (0,5) |
| — расчетное, не более | 1,3 (13) |
| — пробное | 1,65 (16,5) |
| Температура рабочая, °С* | От минус 40 до плюс 45 |
| Вместимость: | |
| — номинальная | 10 |
| — действительная | 10,2 |
| — полезная (при коэффициенте заполнения 85%) | 8,67 |
| Срок службы, лет | 20 |
