Объём аппарата равен 1,0 м3
Аппарат способен работать при внешнем давлении не более 0,0098 МПа
Количество витков змеевика: 5
Поверхность теплообмена, м3: 2,3
| Шифр материала | 10 | 20 | 30 |
| Температура среды, оС | от минус 20 до 200 | от минус 30 до 200 | от минус 30 до 200 |
| Материал основных деталей |
Ст3пс4 ГОСТ 380-71 |
09Г2С-8 ГОСТ 5520-79 |
12Х18Н10Т ГОСТ 5632-72 |

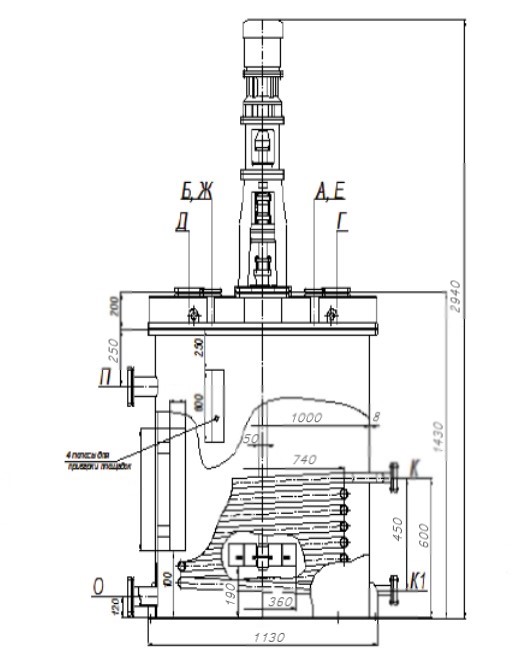

| Обозн. | Назначение |
| А | Для входа продукта |
| Б | Технологический |
| Г | Для предохранительного клапана |
| Д | Для трубы передавливания |
| Е | Резервный |
| Ж | Для манометра |
| К1, К2 | Для входа и выхода теплоносителя |
| Л | Люк |
| О | Для выхода продукта |
| П | Для перелива продукта |
